下屋付け根直接入力

	下屋付け根直接入力
	入力▶直接入力 ▶品確法▶下屋付け根

品確法計算のみ考慮されるコマンドで、外周横架材接合部チェックを行う下屋の付け根位置を直接指定する場合に入力します。

ダイアログ

項　目	説　明
方向	直接指定する下屋の付け根位置において、外周の横架材の接合部のチェックを行う方向を指定します。「XY方向」、「X方向」、「Y方向」のいずれか。

※	ダイアログには、前回設定した内容が表示されます。

コマンドの横にある▶をクリックするとサブメニューが表示され、コマンドを実行することができます。

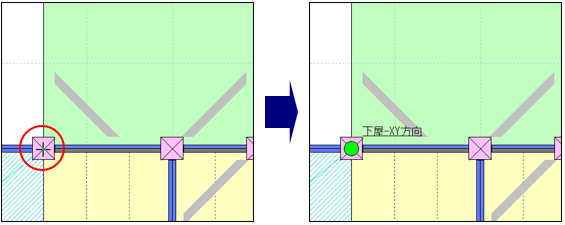

下屋の付け根を設定する位置にカーソルを合わせクリックすると、下屋の付け根が設定されます。各節点ごとに配置します。
右クリックしてダイアログを表示します。
［キャンセル］ボタンをクリックし、コマンドを解除します。

※ ダイアログが画面に表示されている状態で、伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。

サブメニューから［下屋の付け根の削除］を選択します。

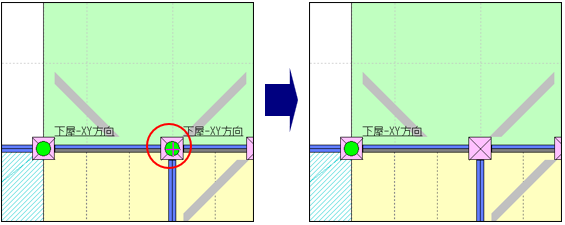

削除したい下屋付け根にカーソルを合わせクリックすると、下屋付け根が削除されます。

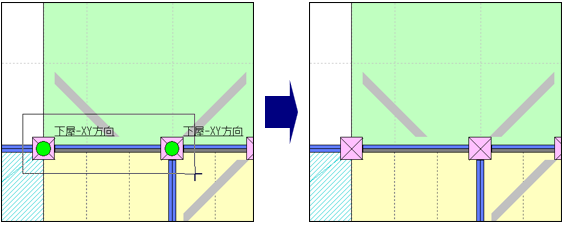

また、ドラッグしながら削除する範囲を指示すると、一度に複数の下屋付け根を削除することができます。
伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。

※ キーボードの［Esc］キーを押して、コマンドを解除することもできます。
